Трубогиб GUSS (закрытая рама)

Введение:

• Наша продукция выпускается на производственных базах в КНР под контролем Американской компании «GUSS».
• Модельный ряд трубогибов изготовлен и спроектирован по чертежам американских инженеров.
• Наша продукция производится с использованием точных расчетов скорости подачи штока трубогиба для оптимального процесса сгибания труб.
• Благодаря качественной стали, простоте конструкции и гидравлическим маслам наши трубогибы имеют достаточно легкий вес, высокую надежность и возможность эксплуатации в сложных условиях монтажа в строительстве.
•

•
•

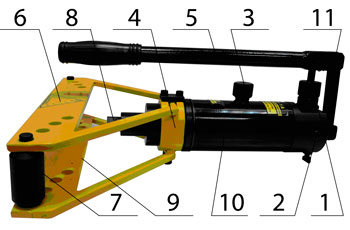

1. 1. Поршневой насос
2. 2. Выключатель
3. 3. Винт заливной горловины
4. 4. Крепление рамы гидроцилиндра
5. 5. Ручка
6. 6. Верхняя пластина
7. 7. Опорные ролики
8. 8. Гибочный сегмент
9. 9. Нижняя пластина
10. 10. Корпус цилиндра
11. 11. Рычаг привода насоса
12. 12. Шток цилиндра

•


Комплектация:

Ручной гидравлический трубогиб, гибочные сегменты 4шт., перчатки 1 пара, инструкция по эксплуатации, ремкомплект.

•


Работа с трубогибом:

• Повернуть выключатель в рабочее положение.
• Смазать опорные ролики и сегменты для гибки труб машинным маслом.
• В соответствии с размером труб выберите форму сегмента и закрепите его на штоке гидроцилиндра.
• Необходимо проверить соответствие расположения опорных роликов.
• Схема соотношения размера трубы и расположения опорных роликов приведена на раме трубогиба.
• Будьте внимательны, в противном случае возможна поломка трубогиба.
• Помните, что трубогиб создает большое давление на рабочей поверхности , поэтому соблюдайте осторожность.
• Когда труба расположена в посадочном месте трубогиба, закройте верхнюю пластину.
• Произведите несколько движений рукоятью для производства сгиба необходимой заготовки.
• После сгибания, поверните выключатель в режим возврата штока, поршень автоматически перейдет в начальное положение.
• Откройте верхнюю пластину и выньте согнутую трубу.

Предостережения:

Перед началом работы, пожалуйста, проверьте уровень масла в полости гидроцилиндра. Если обнаружите нехватку гидравлической жидкости, долейте до рабочего уровня.
Перед работой, поставьте выключатель на гидравлическом редукторе в рабочее положение, чтобы увеличить давление в системе. Ослабьте винт заливной горловины, чтобы обеспечить доступ воздуха в цилиндр.
Расположение опорных роликов должно строго соответствовать диаметру трубы для предотвращения повреждения трубы в процессе работы.
Используйте трубы строго соответствующие диаметрам, которые указаны на сегментах трубогиба. Во время процесса сгибания опорные ролики должны быть строго симметричны при расположении на опорной раме.
Очищайте трубогиб и его составные части каждый раз после работы. Используйте гидравлическое масло без примесей.

Запасные части:

Запасной комплект прокладок и сальников поставляется вместе с трубогибами нашей марки.

Возможные неисправности:

Неисправность	Причина	Метод решения
Малый ход штока при нажатии на рычаг	1) Винт залива масла не был ослаблен 2) Расширение клапана гидравлического насоса или неидеальная форма запорного шарика	1) Освободите винт нефтяного носика 2) Заменить гидравлическую жидкость или клапан
Утечка гидравлической жидкости в основании гидроцилиндра	Повреждены уплотнительные кольца	Заменить на новые кольца, которые поставляются в комплекте
Утечка гидравлической жидкости в основании выключателя	Внутреннее уплотнение повреждено или ослаблен винт крепления выключателя	Подтянуть винт выключателя или заменить уплотнительное кольцо
Недостаточная сила давления штока цилиндра для сгибания труб	1) Повреждение или выработка стального шарика в клапане выключателя. 2) Стальной шарик клапана неправильно закреплен или застопорился в нижней части регулятора.	1) Заменить стальной шарик клапана 2) Затяните винт выключателя или замените шарик регулятора.
Утечка гидравлической жидкости на выходе штока из цилиндра	Уплотнительное кольцо повреждено.	Замените кольцо, используя ремкомплект.
Недостаточное количество гидравлической жидкости в рабочем контуре	Нехватка гидравлической жидкости или её чрезмерное загрязнение	Промойте клапан гидронасоса и заменить рабочую жидкость.
Сгибаемая труба перегибается или лопается в месте сгибания	Некорректное расположение трубы, неправильно подобран сегмент для гибки труб или неправильное расположение опорных роликов.	Проверьте расположение опорных роликов и соответствие гибочного сегмента типу рабочей трубы. При необходимости добавьте смазки на сгибаемую трубу.
Возвращение штока цилиндра на место при рабочем положении выключателя.	Залипание стального шарика в клапане насоса.	Необходимо произвести несколько незначительных ударов деревянным молоточком в основании насосной камеры.

ВАЖНО: Если вышеупомянутые методы не эффективны, пожалуйста, свяжитесь с нами. http://www.otk-instrument.ru/kontakty/

Гарантия:

Гарантийный срок: составляет 6 месяцев с момента продажи оборудования.
При возникновении проблем с оборудованием нашей компании ,в период гарантийного срока, предоставляется ремонт, замена или возмещение денежных средств, лишь в том случае, если причиной неисправности является заводской брак изделия. В случае поломок после гарантийного срока, наша компания производит ремонт на платной основе.
